网络设备配置实战分析 Part 2
- 本项目基于华为的ENSP模拟器实现
- 我在这里会更加侧重于实践的步骤，至于部分的理论知识，请参考互联网或者Ai
本章的主要讲解的内容如下
- 网关的配置
- Rip路由&Rip的对端的简单加密
- DHCP服务
- OSPF路由
- Rip路由与OSPF的结合
拓扑下载：点我下载 ，密码：8hc8

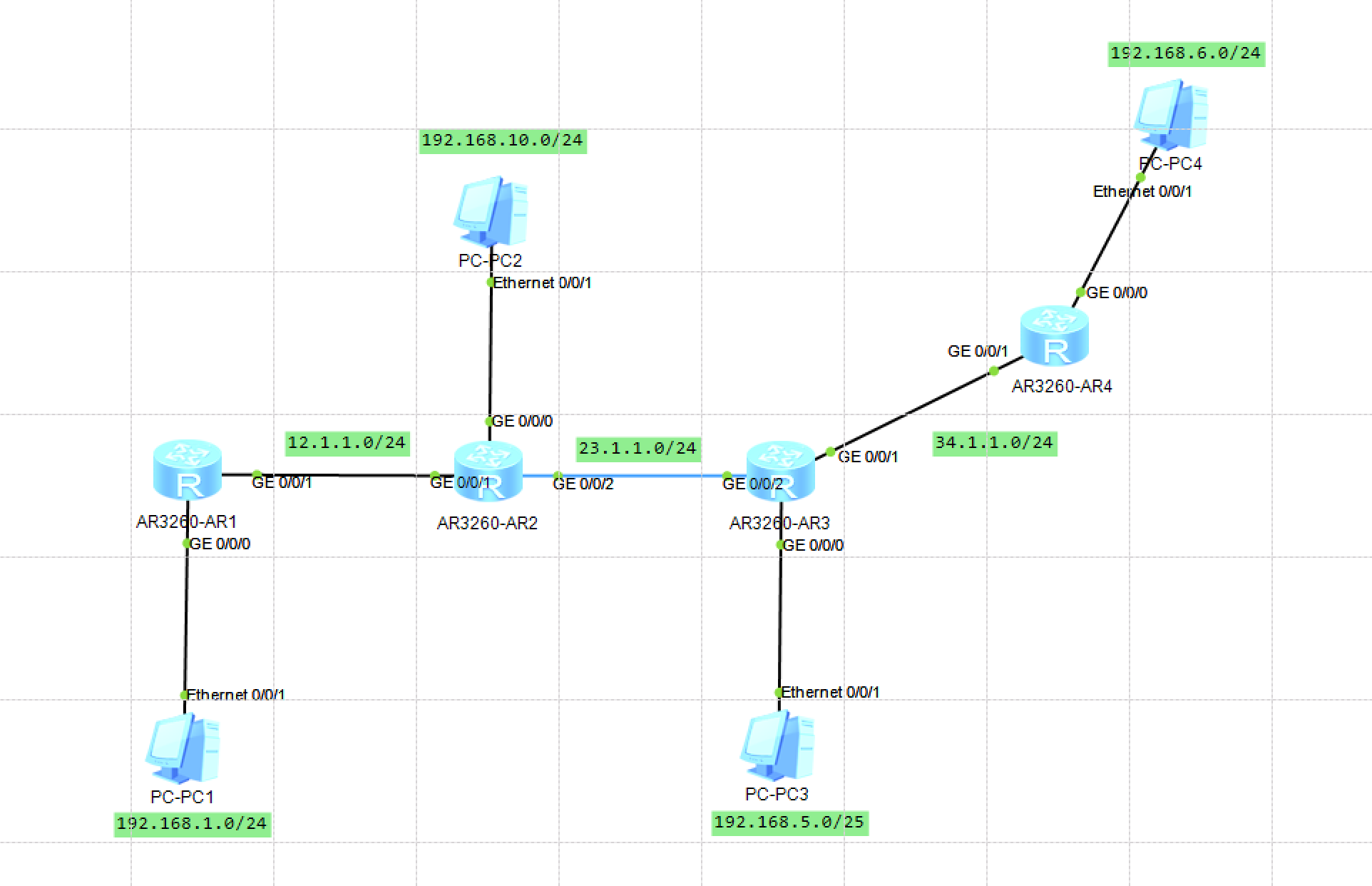

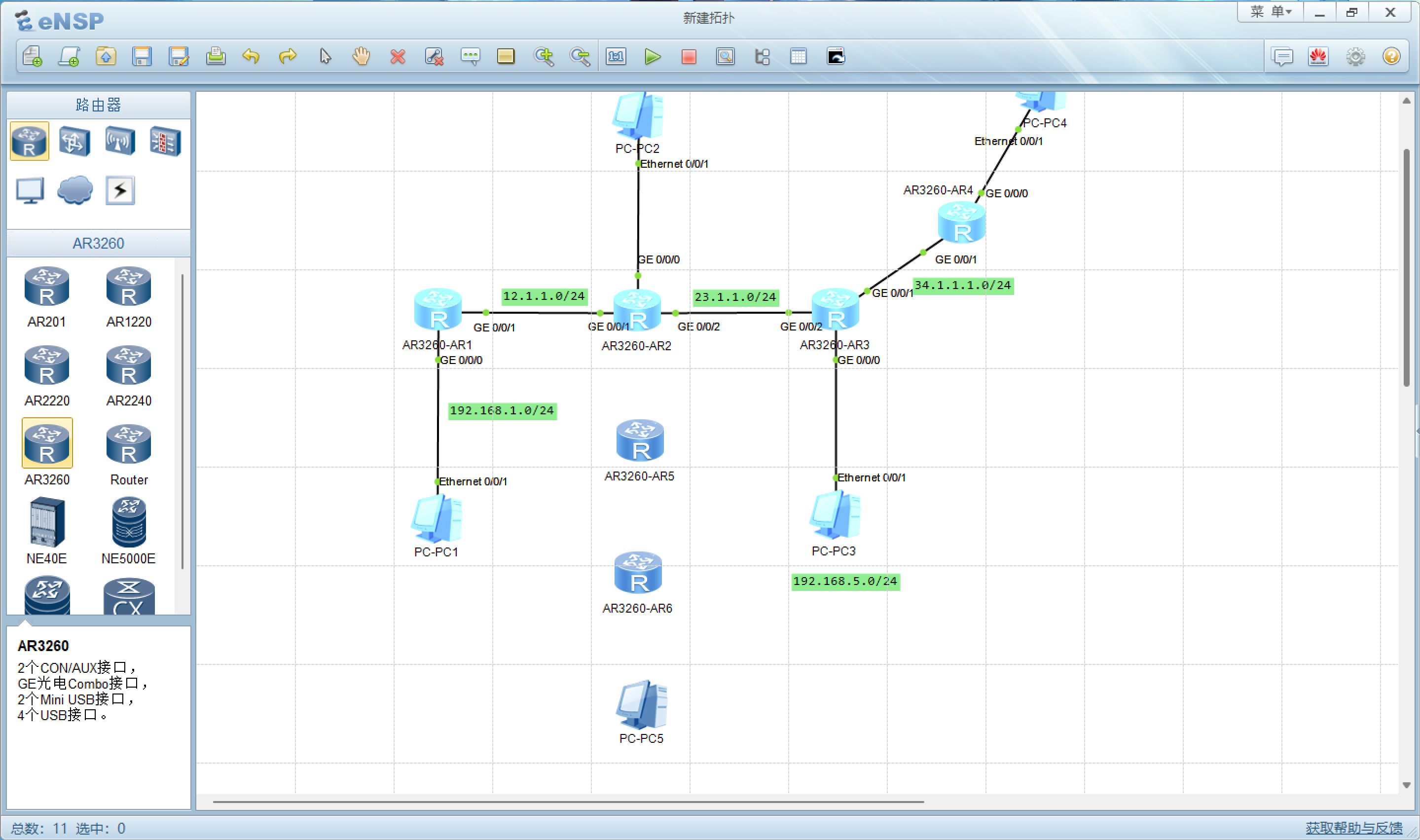

本项目的拓扑如下图所示（可以看到，图片中划分了很多的网段，还有很多路由，不用慌，我会一步一步的来）

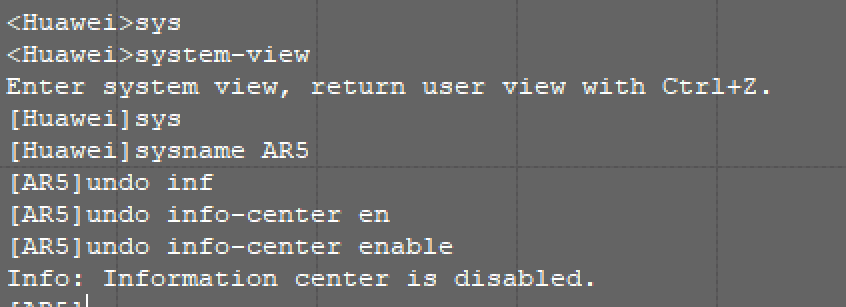

开始之前，可以输入sys（等同于system-view，为了方便，以下我将会使用sys这个简化后的指令来操作），进入特权模式（就是[huawei]的这个）输入以下指令，从而关闭烦人的操作日志：
undo info-center enable 出现以下提示则关闭成功：
另外，可以输入以下命令给设备命名，方便管理和以防混淆
sys + 你设备的名称
上图为我给路由器1，命名为AR1的截图

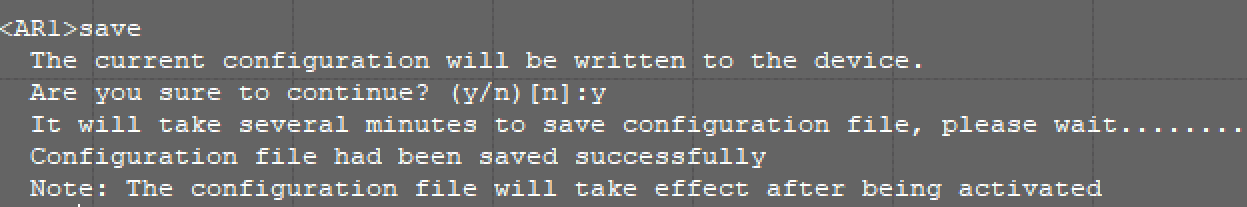

此外，退出特权模式（就是[huawei]的这个），进入用户模式下（就是<huuawei>的这个），输入save，再按照提示输入y，可以随时保存（此操作强烈建议经常做，如遇到ensp模拟器死机的时候，重启设备的时候，保存前的信息不会丢）
以上的操作非必须，但是建议这样做
I.项目1：给每个网段，配对应的网关
核心思路：该网关的IP其实就是上层与他连接的路由的IP
例如：我需要给PC1配网关的IP，那么我需要先进入上层的AR1与PC1连接的GE0/0/0口配IP，而这个IP就是PC1的网关IP
代码如下：
ip address + IP地址 + 子网掩码（255.255.255.0或24都行）然后再进入PC1，给他配上网关和对应的IP，记得点击右下角的“应用”才会生效

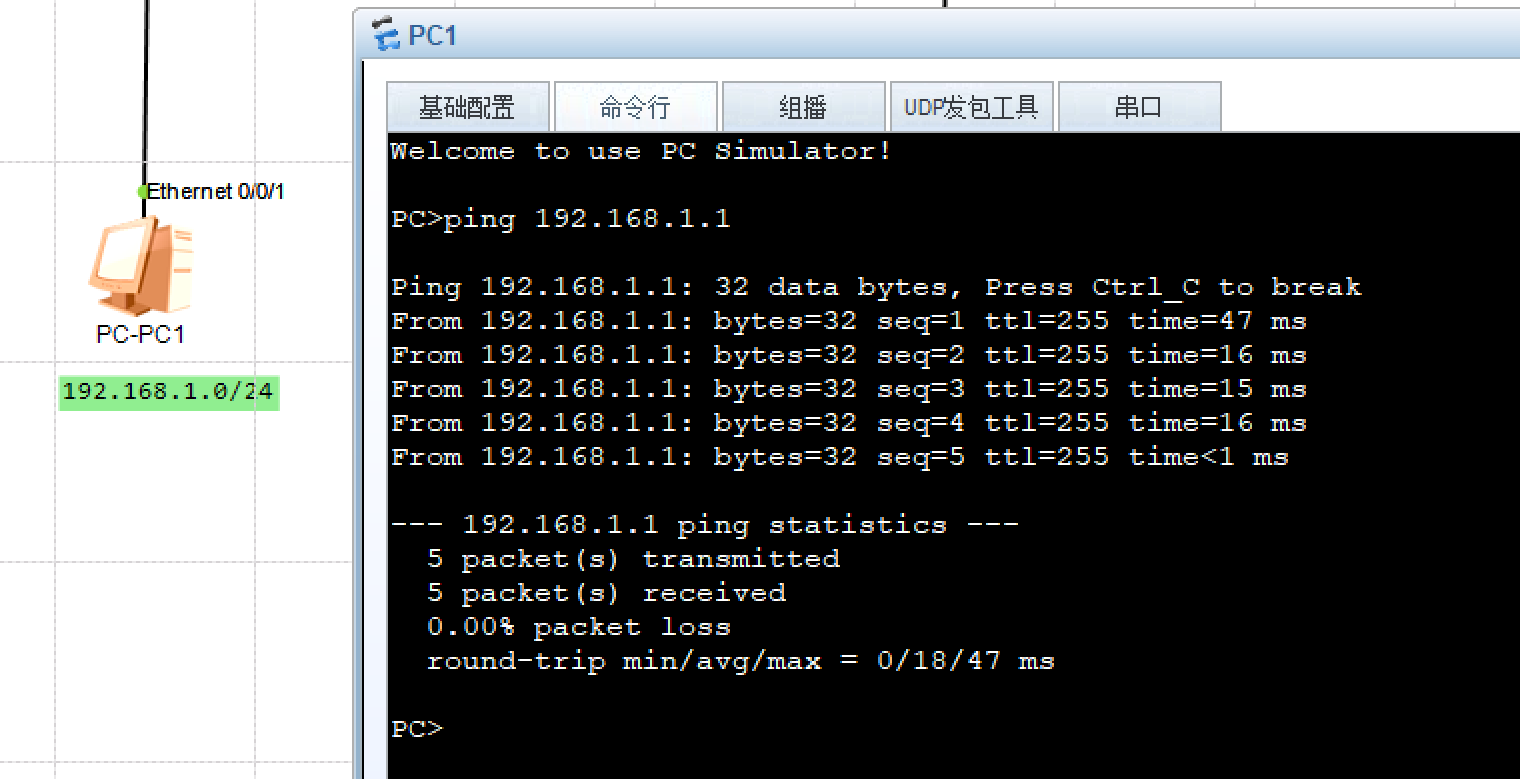

去在PC1上Ping自己的网关，可以看到能有结果，即可成功（这一步很关键，很多后续的实验未能成功，很有可能就是卡在了这一步）
其他的设备也是如此(基本上连接路由器的PC机)都需要配置这个网关的（当然这也仅限于手动配IP的机器，DHCP自动分发IP的则不用在PC上手动配置网关）
II.项目2：Rip路由
（1）首先先配合拓扑图，给对应的网段配网

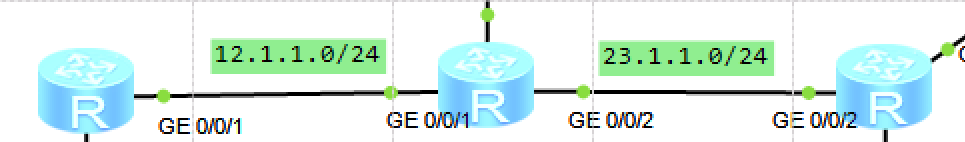

我这里以我截选的这个来去分析
可以看到，我这里截图的是路由器，俩俩之间的网段的网络配置。需要进入所对应的端口来进行配置
比如我这里的最左边的这台路由，我就需要进入GE0/0/1口，去配置对应的IP地址，即为12.1.1.1/24（注意：这里的12.1.1.0是网段，不可俩边都配12.1.1.0/24）

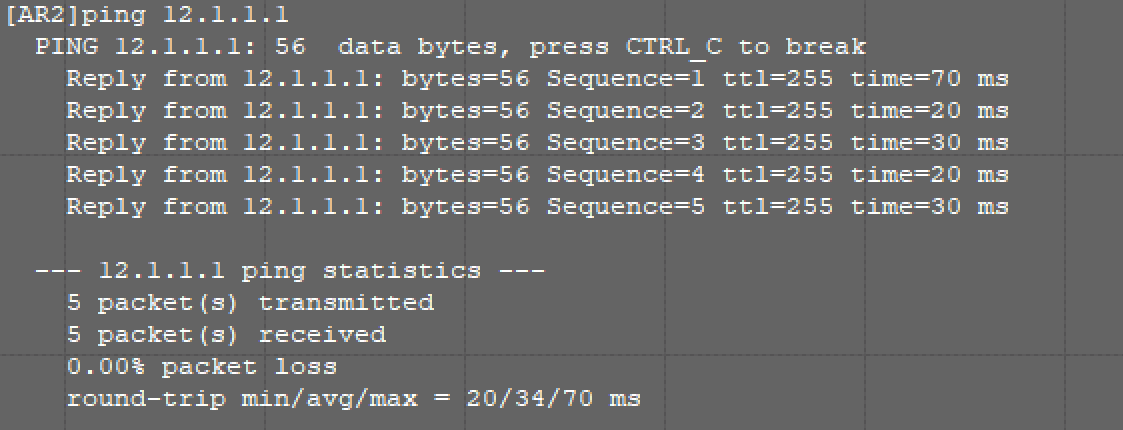

配置完成后，即可尝试着Ping试一下
可以看到，能够相互通讯，成功！
以上演示的是AR1和AR2的配置（同样的AR2和AR3，AR3和AR4，AR5和AR6...）也都需要这样的配置

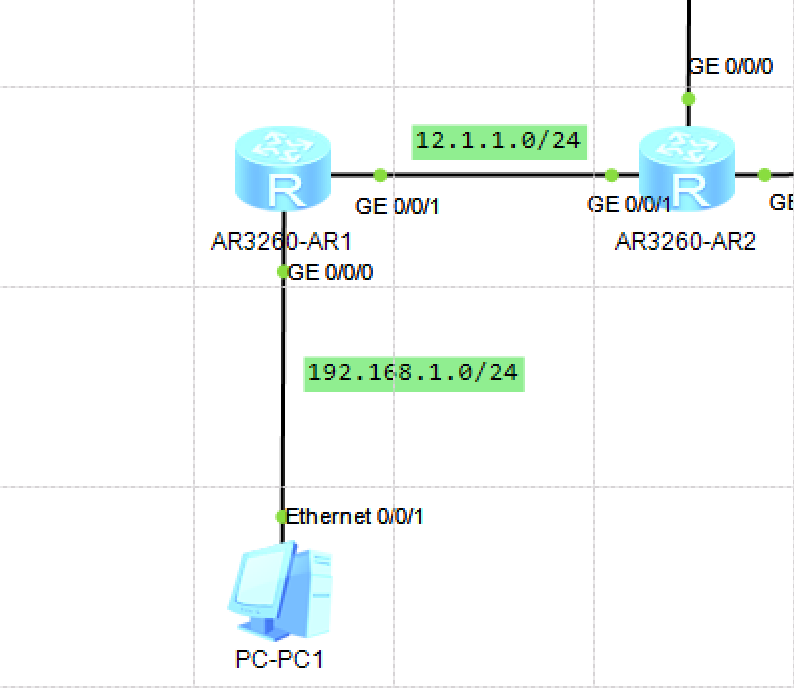

可以看到，这个AR1的路由涉及了两个网段（192.168.1.0/24和12.1.1.0/24）
（2）那么就需要创建RIP路由，去关联这两个网段
例如我们的这个拓扑图，就有12.1.1.0和192.168.1.0的
语法如下：
rip 1
//创建一个rip路由
version 2
//版本设置为2
network 192.168.1.0
network 12.0.0.0
//宣告网段*注：这里RIP版本的原因，使用的是有类别路由协议，它的路由更新报文里不带子网掩码，只能按主类网络来发布路由信息，所以配置时得用12.0.0.0而非12.1.1.0，但效果都一样

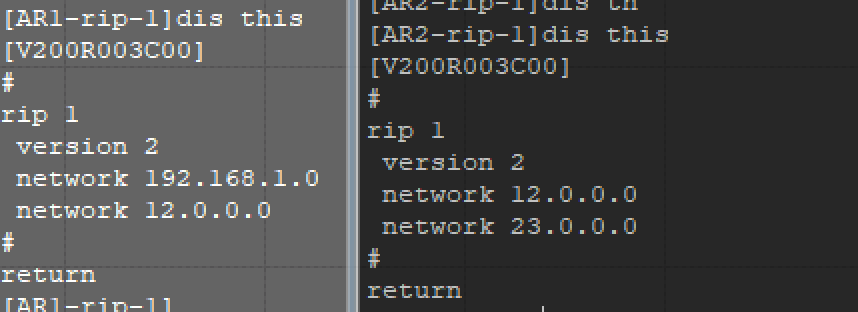

可以看到我在两边都添加了rip的网段，并且可以Ping通这个路由器的端口IP
同理可得，在AR2，AR3....上也是如此，输入两个相邻的网段的IP，即可

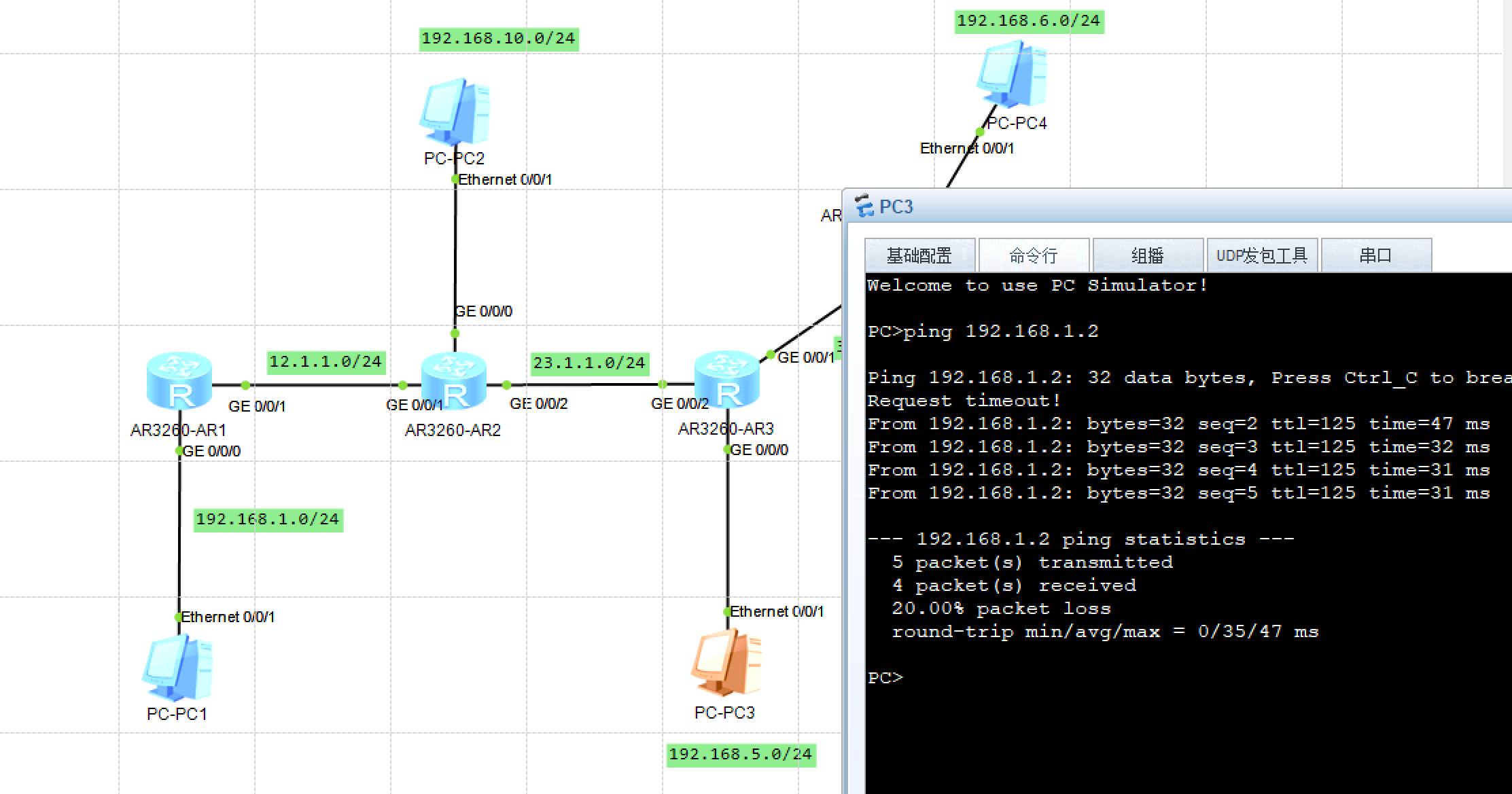

最终结果，实现全网互通（这里我用的是PC3去Ping的PC1来进行验证）
Rip的对端简单加密：

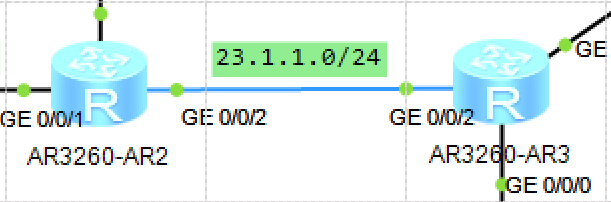

这里演示AR2和AR3的GE0/0/2和GE0/0/2口的端口加密
首先进入AR2的g0/0/2端口，代码示例如下：
[AR2]int g0/0/2 //进入AR4的接口
[AR2-GigabitEthernet0/0/2]rip authentication-mode simple cipher 123456

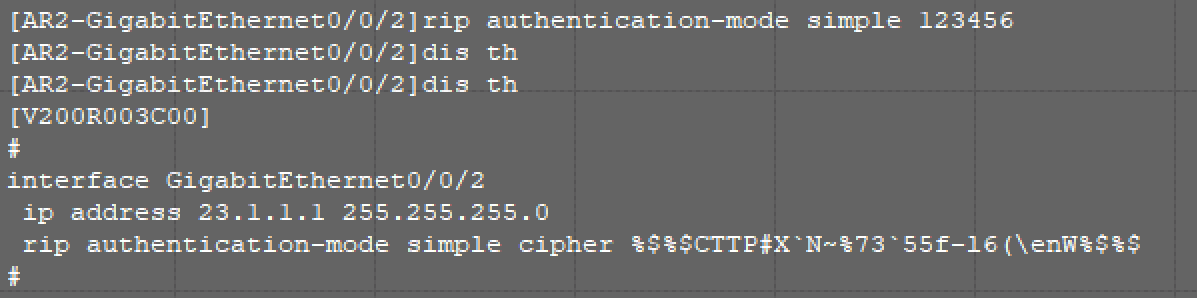

//配置简单认证，密码123456（密文存储）可以看到，这里我添加的密码已经转换成密文
看到这，则说明这个AR2的g0/0/2端口已经加密了
我们来使用PC4去Ping PC1验证一下：

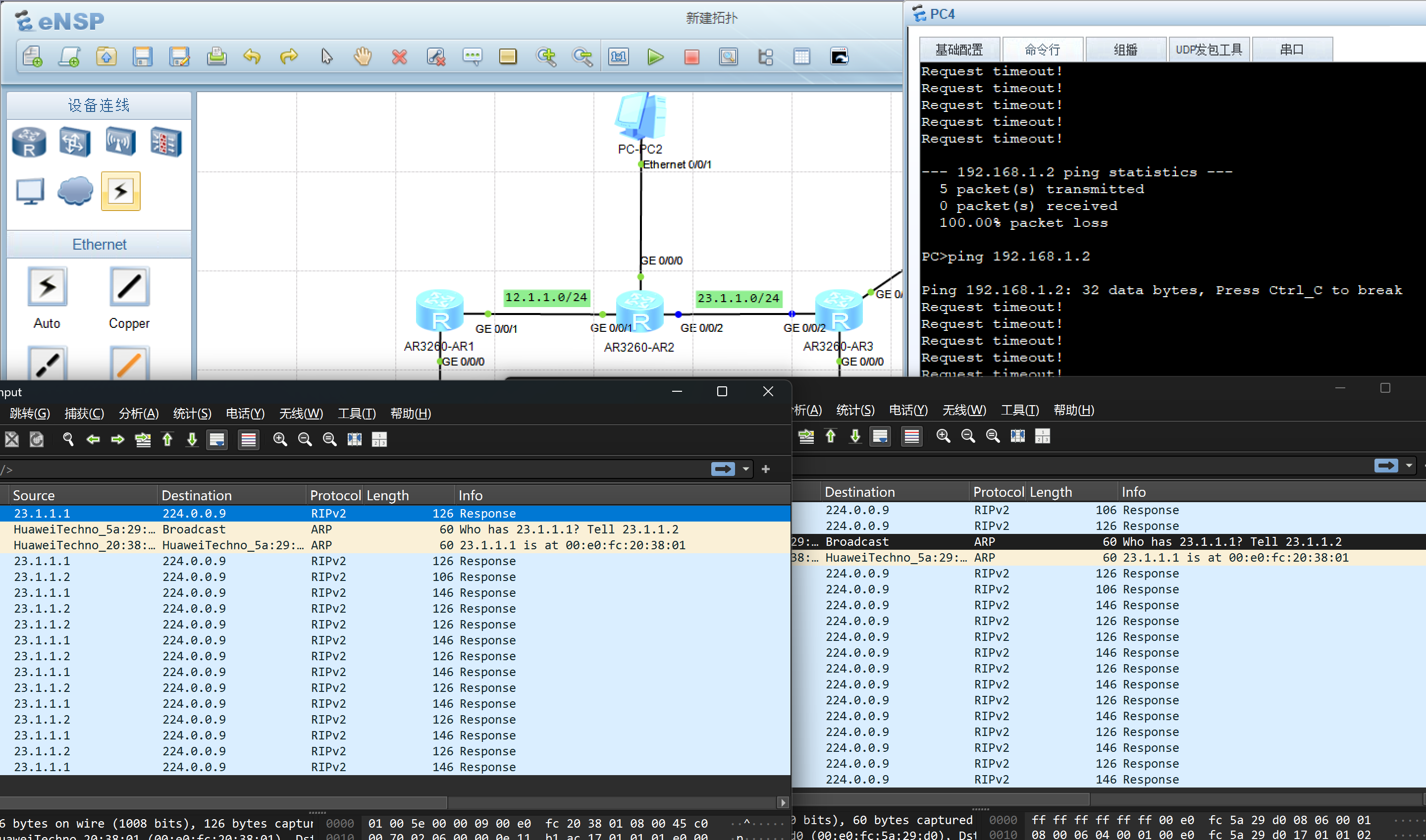

我设置了AR2的g0/0/2口的这个Rip密码，但是AR3的g0/0/2没设置，现在我用这个PC4pingPC1，并在AR2和AR3的这两个g0/0/2口抓的包
可以看到并没有Ping成功，代表着被Rip的密码给拦截了

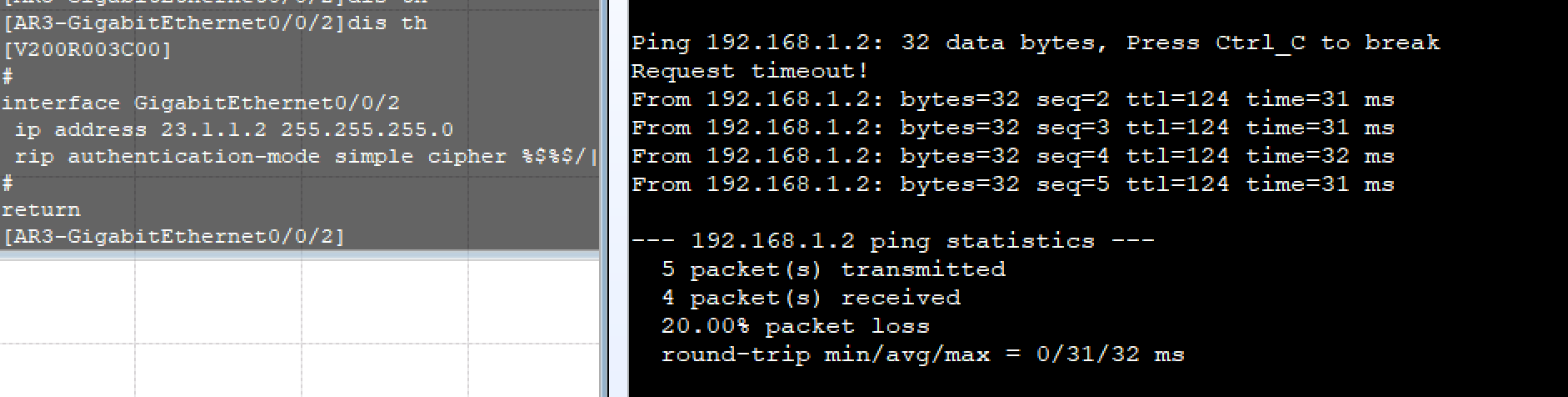

当给AR3的g0/0/2口添加后这个Rip密码后，则可看到来自PC4的成功Ping请求
III.项目3：DHCP拓展模块
我们在此基础之上，给PC4创建一个DHCP服务，使得其可以自行获取IP地址
首先先进入AR4，去配置DHCP服务
输入以下代码：
[AR4]ip pool pc4pool //创建地址池，命名为pc4pool
[AR4-ip-pool-pc4pool]network 192.168.6.0 mask 255.255.255.0 //配置地址池网段

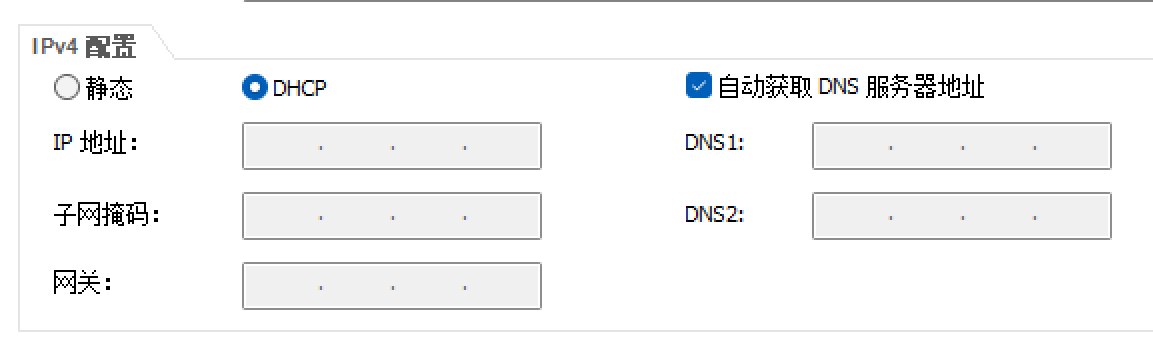

[AR4-ip-pool-pc4pool]gateway-list 192.168.6.1 //配置网关（即AR4的GE 0/0/1接口IP）回到PC4，打开DHCP选项

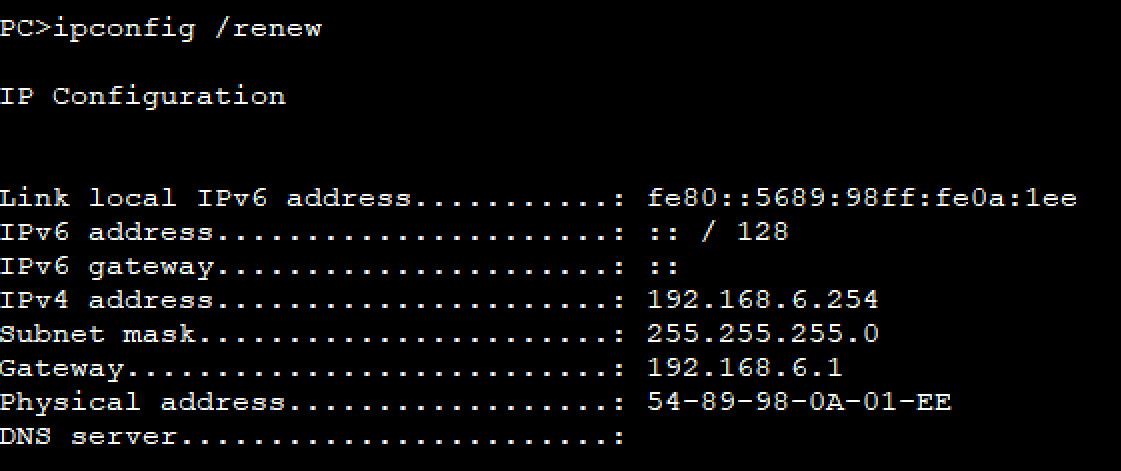

在终端中输入：ipconfig /renew来查看这个更新的信息
可以看到，已经获取到了IP地址

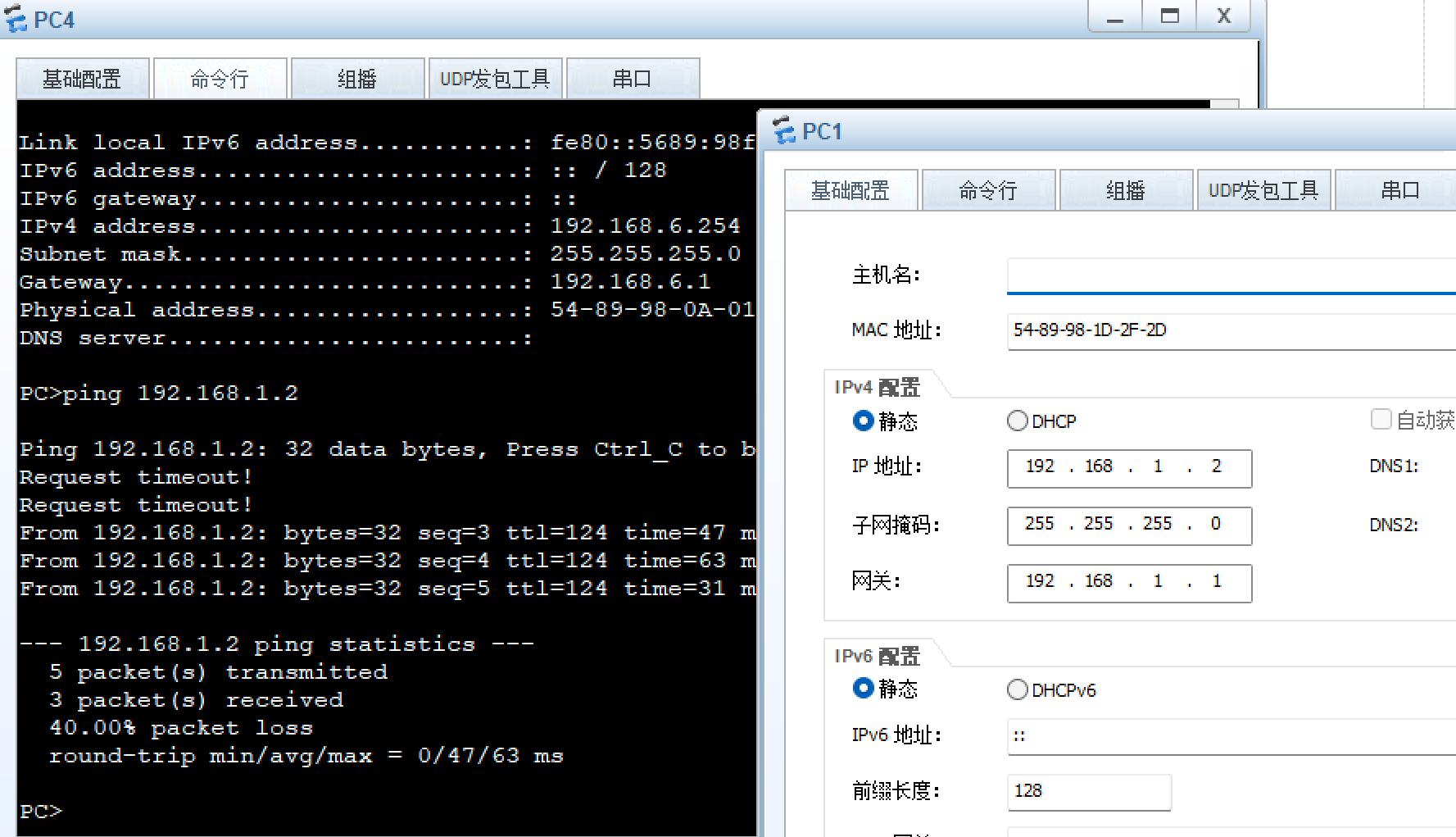

尝试Ping一下PC1的IP，当然也可以Ping通
如果Ping不通，有问题，先尝试Ping一下自己网关，然后就是回头看看这个配RIP路由时候的，是不是两两之间的配置有一边network没配上
IV.项目4：OSPF路由
在此基础之上，我们现在手动给这个AR2添加上这个拓展模块（此操作会使得AR2断电，一定要先保存！！！）
先进入用户视图<huawei>（也就是特权模式[huawei]下，输入q即可切换用户视图）

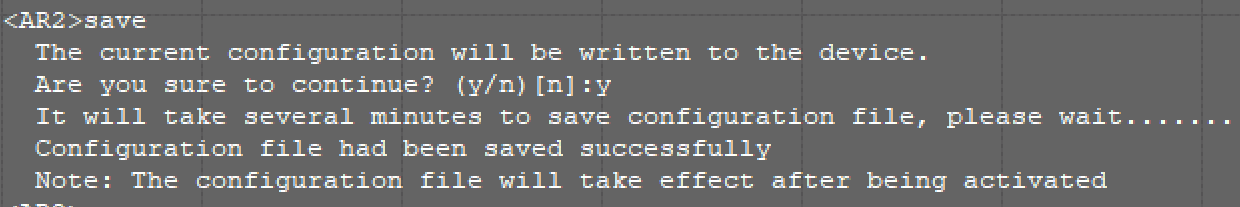

输入save，保存当前配置，否则会丢失配置

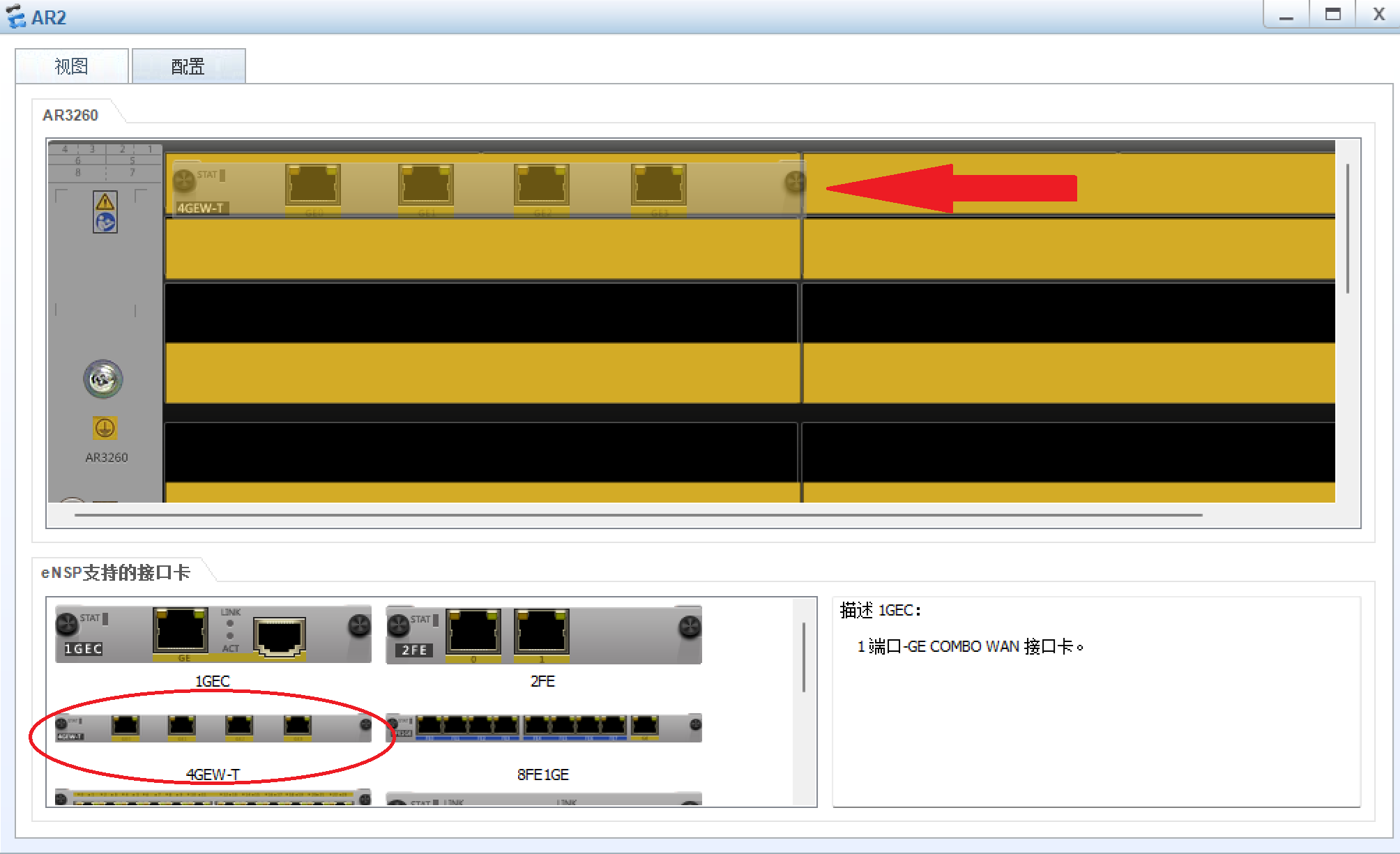

其次，右击AR2，鼠标点击“设置”，找到下面的“4GEW-T”的拓展模块，放入到这个AR3260里面
随后再次点击”启动设备“，将AR2启动起来
从左侧拖入两台AR3260和一台PC机，并使用Copper线连接起来

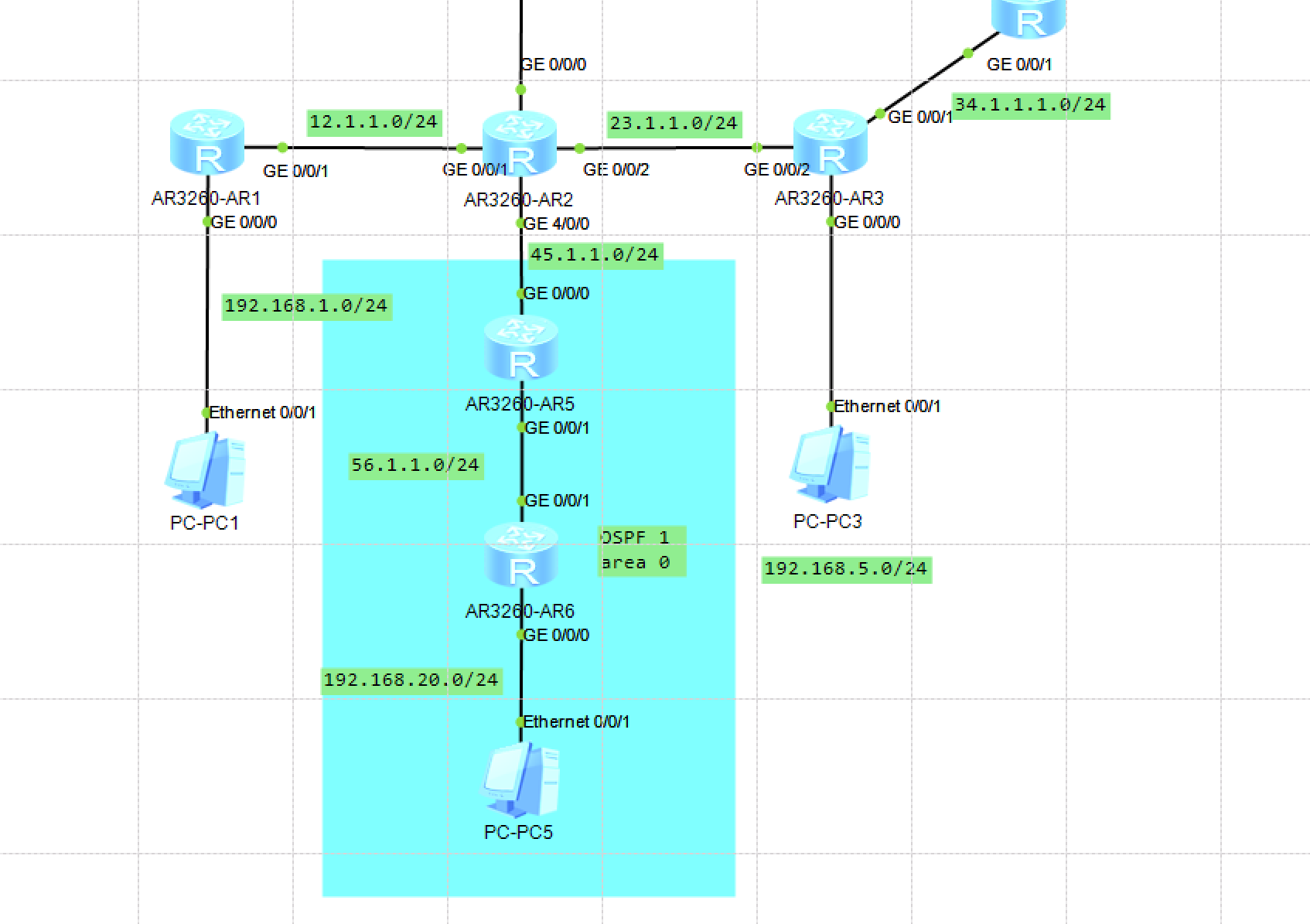

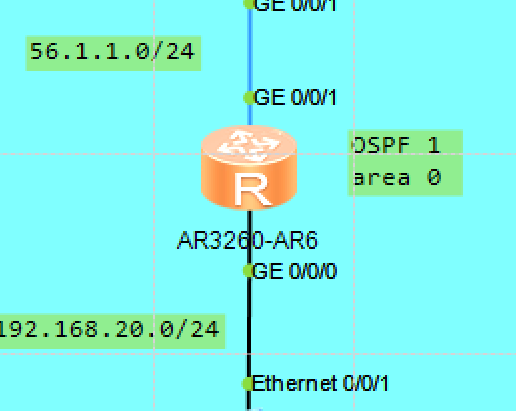

给这个新添加的两个网段（AR2和AR5我设置的是45.1.1.0/24网段，AR5和AR6我设置的56.1.1.0/24网段，AR6和PC5我设置的192.168.20.0/24网段）并且在这个我使用颜色框选的这个区域配置OSPF路由，使得在我所框选的区域内，可以实现设备互通

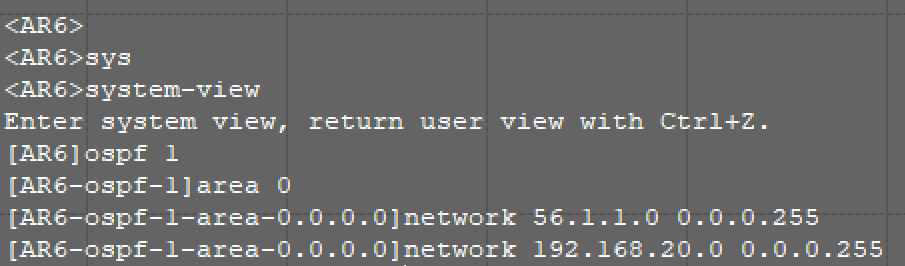

配置OSPF的步骤如下：
*注：不要忘记了这个AR2与以下设备连接的GE4/0/0端口也需要配端口IP，这个很重要，千万不能忘记和漏掉（通常情况下，我们习惯将上层设备配xx.xx.xx.1，下层配xx.xx.xx.2）
*注：不要忘记了这个AR2与以下设备连接的GE4/0/0端口也需要配OSPF，同上！这个很重要，千万不能忘记和漏掉
验证配置：（我这里使用PC5和AR6，去PingGE0/0/0口的45.1.1.2，发现可以Ping通，则代表已经实现配置的OSPF的网络全部连通）
V.项目5：Rip路由与OSPF的结合

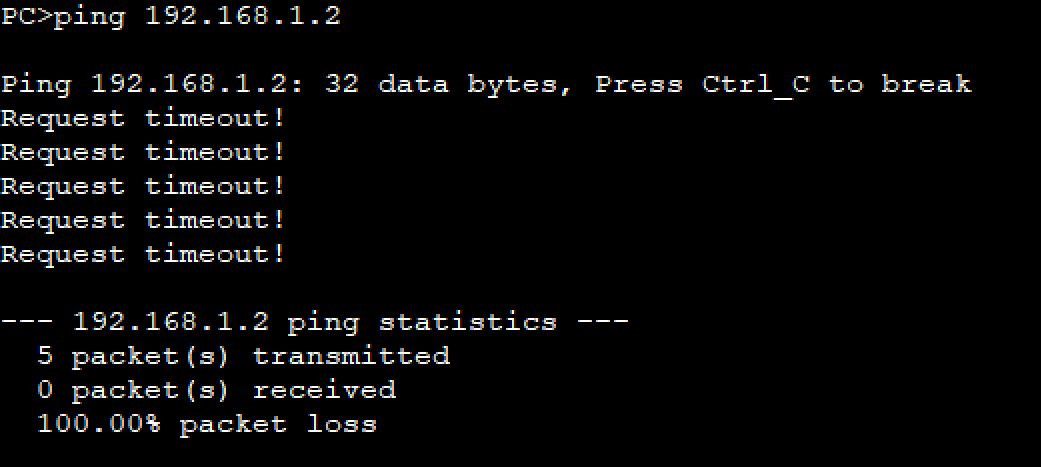

如果在此基础之上，直接使用PC5去Ping PC1你会发现这根本Ping不通
因为这个刚加入进来的这个OSPF以及它底下的所有设备（AR5,AR6,PC5）都没有与之前配置的Rip联动

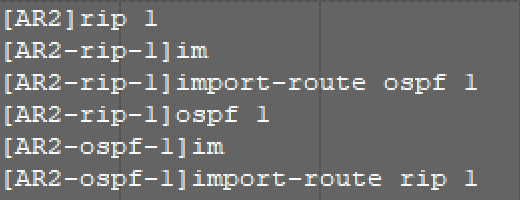

可以输入以下指令，实现Rip与OSPF的互通
其实原理很简单，先进入Rip 1宣告之前创建的OSPF 1，再进入OSPF 1宣告之前创建的Rip 1就行了

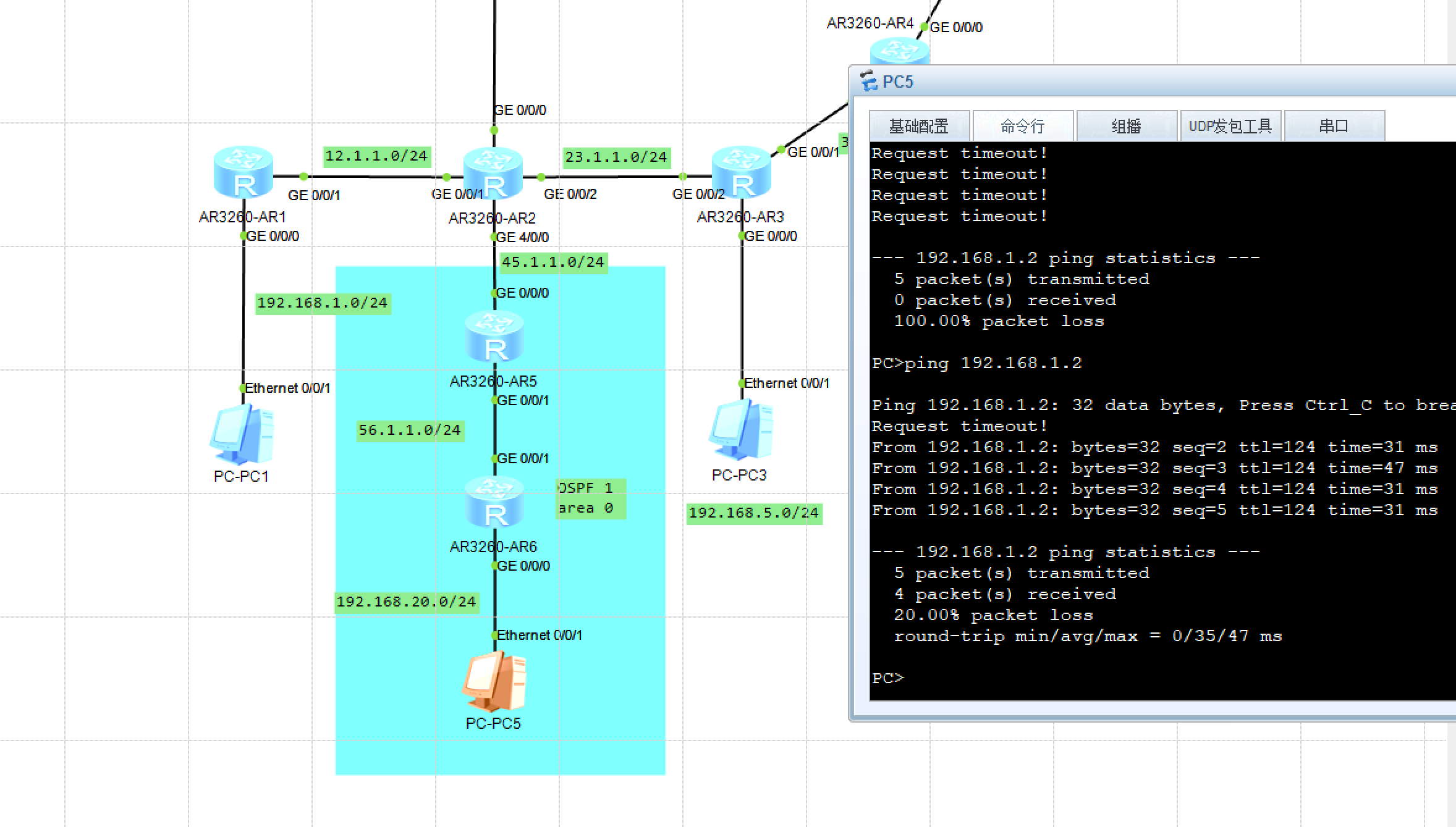

以下是验证OSPF 1的PC5，去Ping跨网段且位于Rip 1的PC1，成功的截图（此外，全网也互通了）
那么至此，你已经成功掌握以上的所有内容
感谢您的阅读，您的肯定是我更新的最大动力(/≧▽≦)/
此外，实战分析 Part 3 已经上线，欢迎访问(‾◡◝)
